适用对象：智慧水务/传感器方案商、IDC运维、液冷系统集成商
前置场景：冷板式液冷（主流，英伟达Vera Rubin类）＋ 浸没式液冷（少部分超算/高密度场景）
一、先理清：液冷系统里"水"不是普通水
选型前必须先明确介质属性，否则传感器装上去就是坑：
目前新建IDC中有九成选择了冷板式液冷。
这类方案通常采用去离子水与乙二醇的混合液作为冷却介质，混合比例多为70:30或50:50。由于系统对水质极为敏感，要求电导率严格控制在1 μS/cm以下，以防止电化学腐蚀。

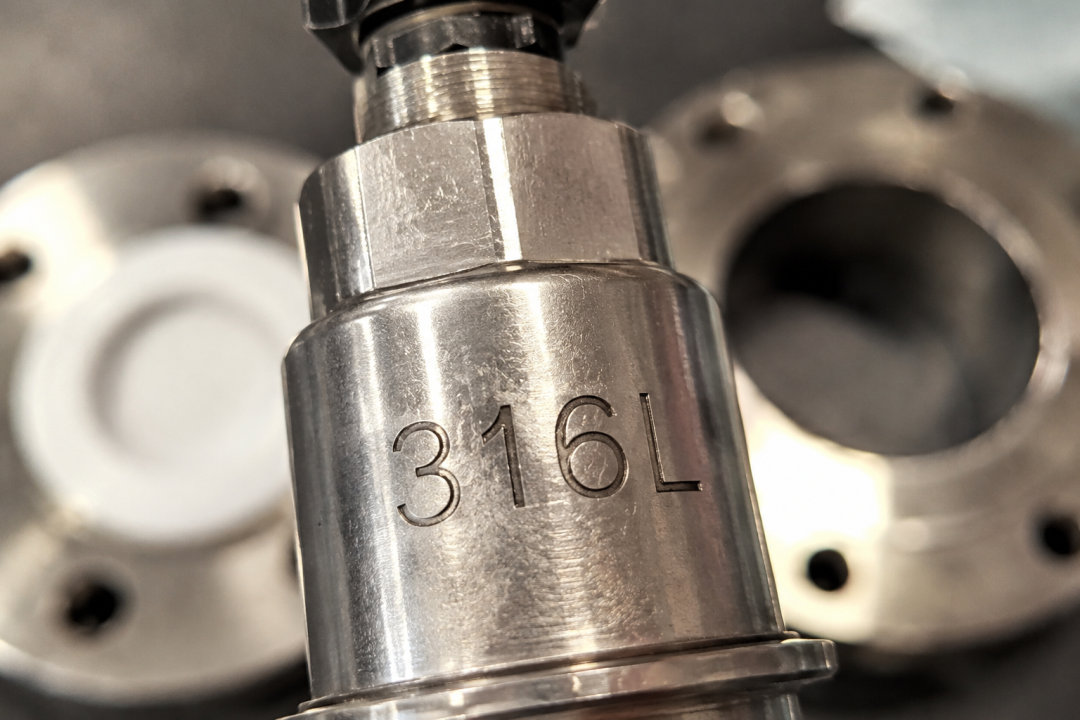

因此，在传感器选型上有着明确的材质红线：严禁使用含铜或含锌部件，必须优选316L不锈钢、PVDF或PTFE等惰性材料。

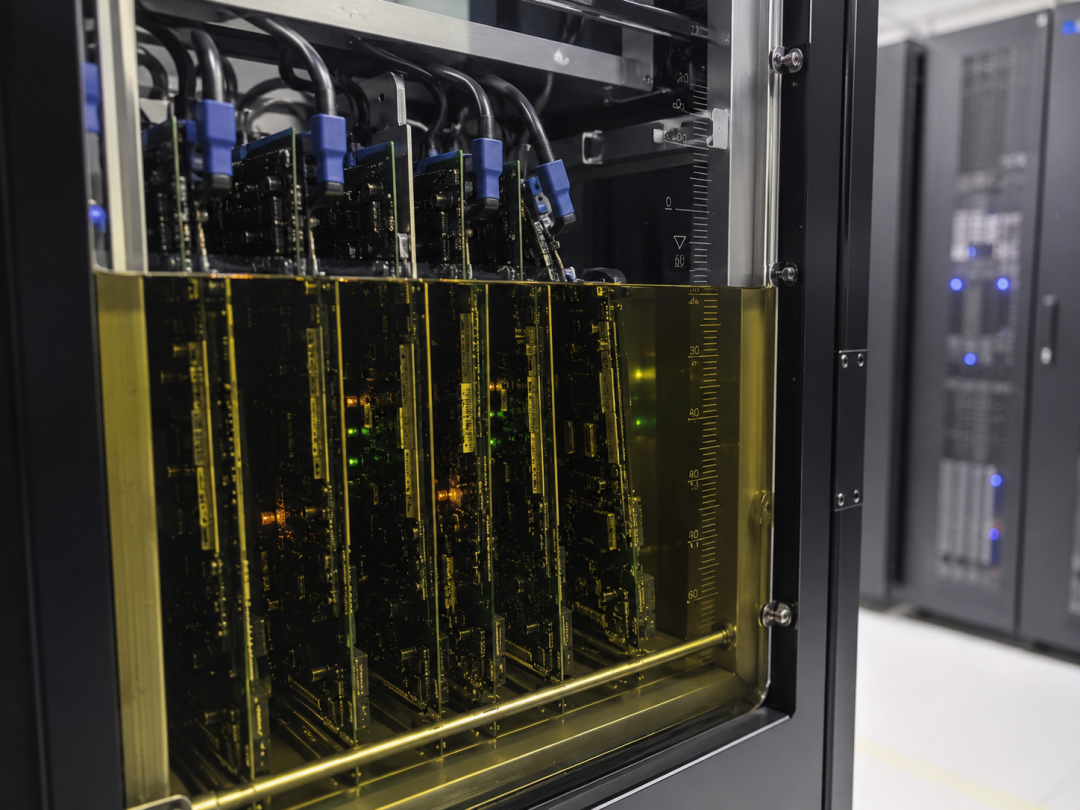

相比之下，单相浸没式液冷主要使用合成油或矿物油作为介电液，其特点是粘度较高且具有疏水性。针对此类介质，传感器必须具备优异的耐油胀性能，同时严禁使用普通橡胶作为密封件，以免发生溶胀失效。
而对于采用3M Novec等氟化液的两相浸没式液冷，由于介质表面张力极低且成本高昂，对材质的兼容性要求最为严苛。所有接触介质的传感器部件均需采用全氟兼容材质，以确保系统在长期运行中的稳定性和可靠性。
⚠️ 最容易踩的坑：去离子水本身有"离子饥饿"特性，会主动腐蚀普通金属管路析出离子——所以传感器接液材质和监测系统本身不能成为污染源，这是和普通水务项目最大的区别。
二、核心监测参数与选型清单
按"水质安全 → 水力安全 → 能效优化"三层来配。
🔬 第一层：水质安全类（保服务器）

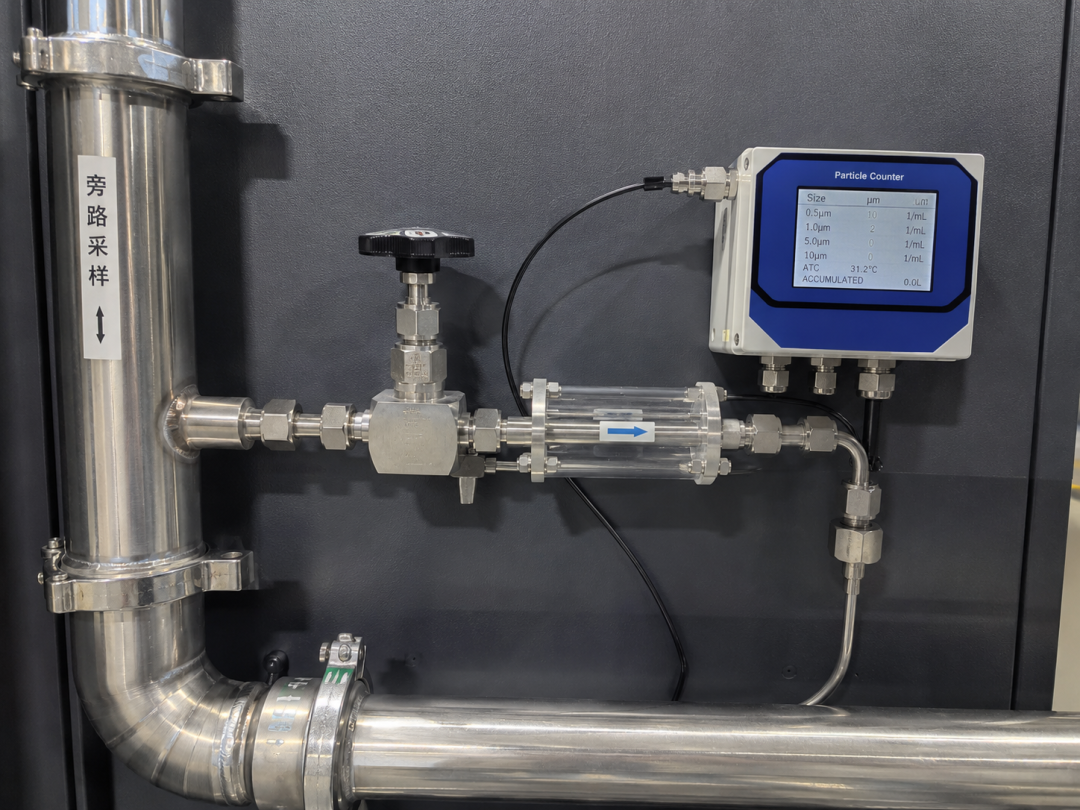

- 激光粒子计数器（必选）
量程：2 μm – 150 μm（对标ISO 4406 / NAS 1638）
分辨率：至少能分 5 / 10 / 25 μm 三档报警
安装方式：旁路流通池（不能打断主环路），流量 100 mL/min 定流
选型要点：
优选激光光散射＋双阈值抗气泡干扰（液冷里小气泡多，会假触发）
样品池材质：石英或PTFE，禁普通玻璃（析碱）
参考型号思路：Bebur ParticleSense、PMS（Particle Measuring Systems）HIAC系列

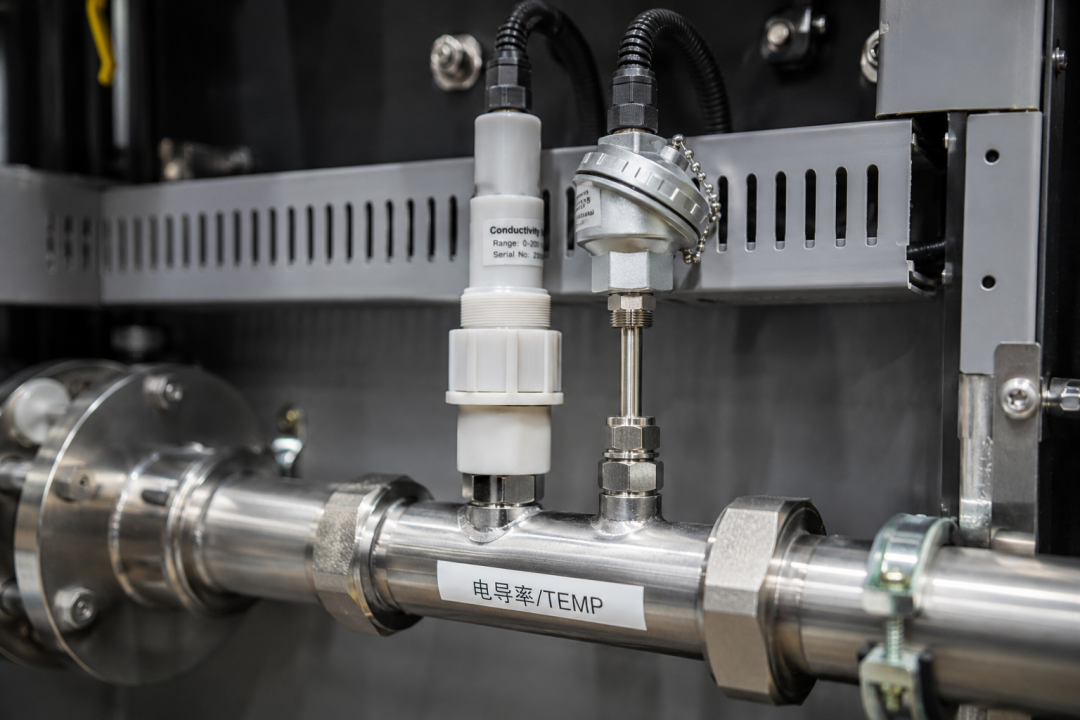

- 电导率传感器（必选，冷板式核心）
量程：0.01 – 20 μS/cm（去离子水段）
精度：±1% FS，分辨率 0.01 μS/cm
类型：
四电极式（两电极在超低电导下误差大）
温度补偿：必须带Pt1000同步，因为电导随温度变化剧烈
报警阈值：> 0.5 μS/cm 预警（说明树脂罐饱和或系统漏入离子），> 1 μS/cm 告警
- 氧化还原电位 ORP / 离子选择性电极（推荐）
用途：监测缓蚀剂（如钼酸盐）残留、判断腐蚀倾向
ORP 量程：-500 至 +500 mV
冷板式系统里不是必选但加分，尤其对TCO敏感的大客户
- 荧光法测油传感器（浸没式必选）
用途：浸没式氟化液/合成油降解产物、外部油污侵入
量程：0 – 200 ppm，分辨率 0.1 ppm
🌊 第二层：水力安全类（保系统）
- 超声波流量计（必选）
精度：主路 ±1% RD，支路建议 ±0.5%（素材里提到 0.00 mL/min 级是实验室指标，工程上 ±1% 够用，但要选带微流量补偿算法的）
安装：外夹式（不改管）vs 插入式（精度高但要开孔）——IDC业主一般偏好外夹，但冷板式DN25/DN32小管径外夹容易飘，建议 DN50以上外夹，DN25-DN40用管段式
关键点：要能测双向流（泵反转/应急工况）

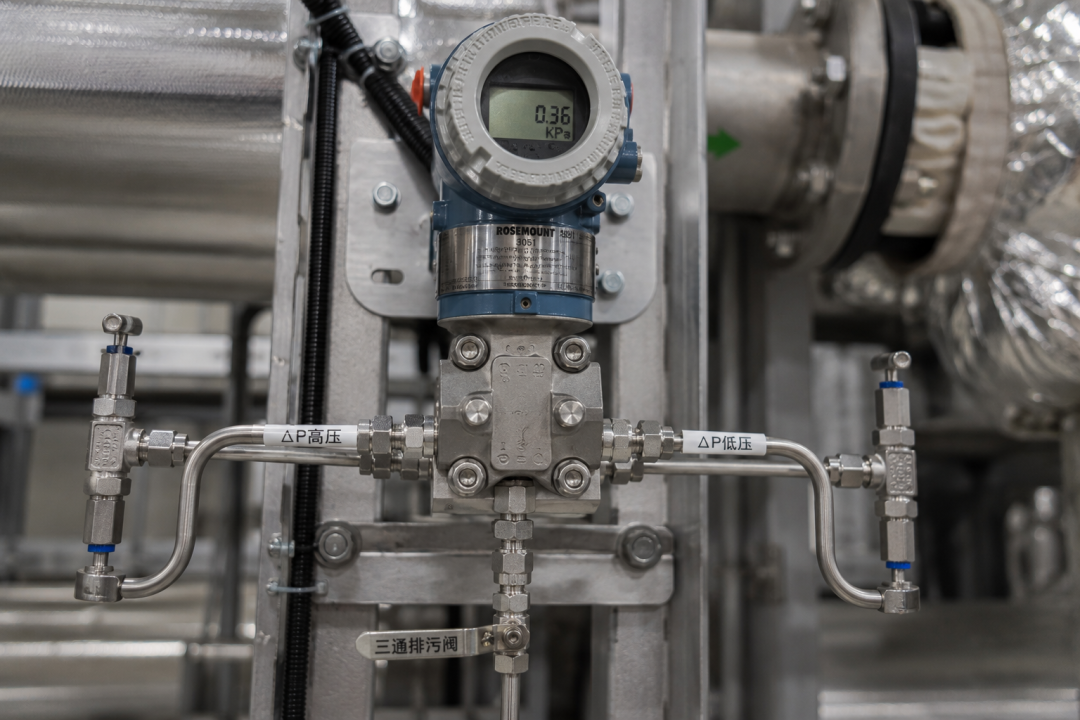

- 差压变送器（冷板微通道堵塞预警）
测点：冷板入口 ↔ CDU 供回水干管
量程：0 – 200 kPa，精度 0.075%
用法：ΔP 趋势上升＝冷板/ manifold 堵了，比粒子计数器更早发现"局部堵"
- 溶解气体传感器（高端选配）
监测 H₂ / O₂ / CO₂：高温下冷却液溶气变化可反映气蚀前兆和微生物活性
目前国内IDC装得少，但 Vera Rubin 这类高能效平台后续会是卖点
🌡️ 第三层：能效优化类（保PUE/WUE）
- 高精度温度传感器
类型：Pt1000，A级
安装点：CDU 进出水、机柜 manifold 进出、室外冷却塔回水
精度要求：±0.1℃（因为英伟达温水散热里"每升1℃省4%制冷能耗"，温差分辨率要够）
- 液位传感器（缓冲水箱）
类型：雷达式（禁接触式，防污染）或静压式（316L隔离膜）
量程：0 – 2 m，精度 ±1 mm
联动：低液位→补水泵，高液位→溢流报警＋WUE统计
- 智能水表（补水计量）
用途：算 WUE（水资源利用效率）= 补水量 / IT 设备能耗
精度：Class 2 级，带脉冲/M-Bus输出
材质：PVDF或316L，禁铸铁
三、典型配置方案（按IDC规模）
方案A：50MW 冷板式IDC（对标英伟达 Vera Rubin 集群）

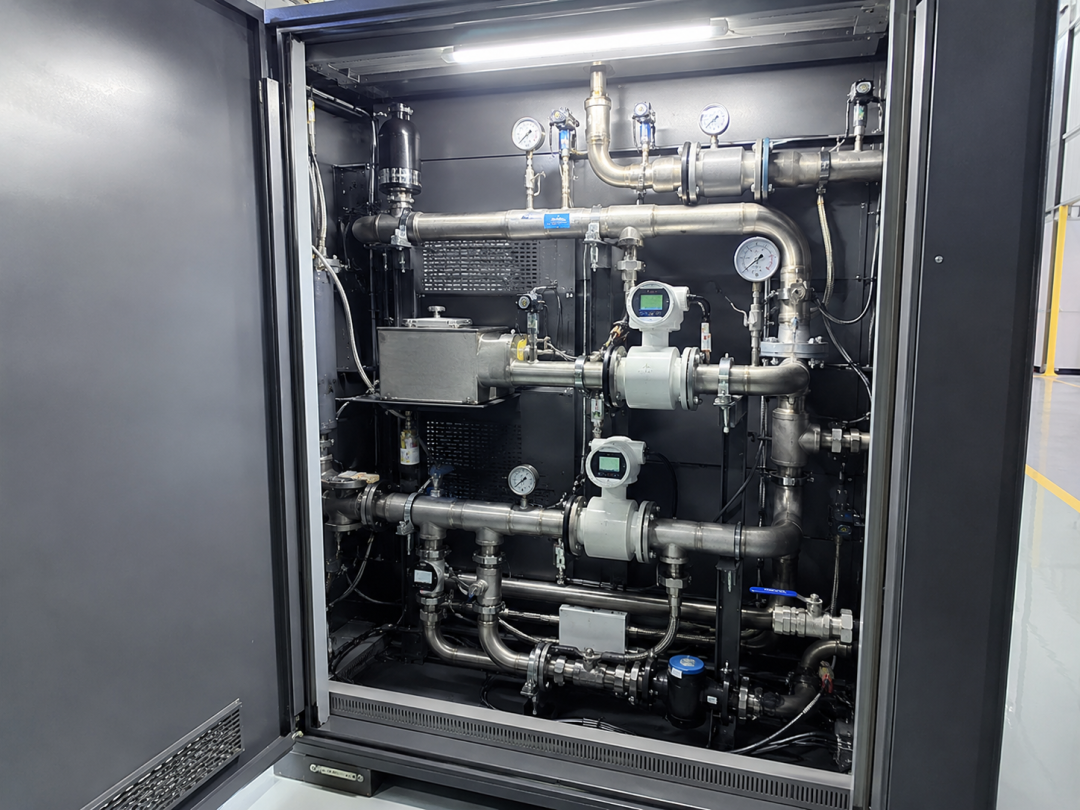

首先是CDU（冷却分配单元），这是水质控制的核心。我们为每台CDU标配一套集成监测模块，包含电导率与粒子计数传感器（把控水质纯净度）、流量计与差压变送器（ΔP，监测管路通畅度），以及进出水口的温度传感器各一支，全方位监控换热工况。
其次是机柜级监测。在每个机柜的Manifold（分流歧管）处，分别部署供水和回水温度传感器各一支，用于实时计算单机柜的热负载与散热效率，实现精细化的能耗管理。
针对主循环干管，我们在DN200的主干管路上布设两套超声波流量计与压力变送器，以此掌握系统总流量与主干压力，为水力平衡调节提供依据。
在缓冲水箱环节，重点配置液位传感器以防水位异常，并加装高精度补水电表，这是核算WUE（水资源利用效率）及进行水平衡测试的关键数据源。
最后是室外侧环境补偿。依据冷却塔的实际配置数量，逐一部署进出水温度监测点，并辅以湿球温度传感器，为系统利用自然冷源提供精准的环境数据支撑。
👉 传感器总盘子：50MW 大约对应 2000-3000 柜，CDU 约 100-150 台 → 单项目传感器采购额 300-800万 区间（含接口柜）
方案B：浸没式小规模（单柜 10-30kW 高密度）
重点配：荧光测油＋温度＋液位＋VOC（氟化液挥发监测）
四、选型避坑清单（智慧水务人转IDC最容易栽的地方）

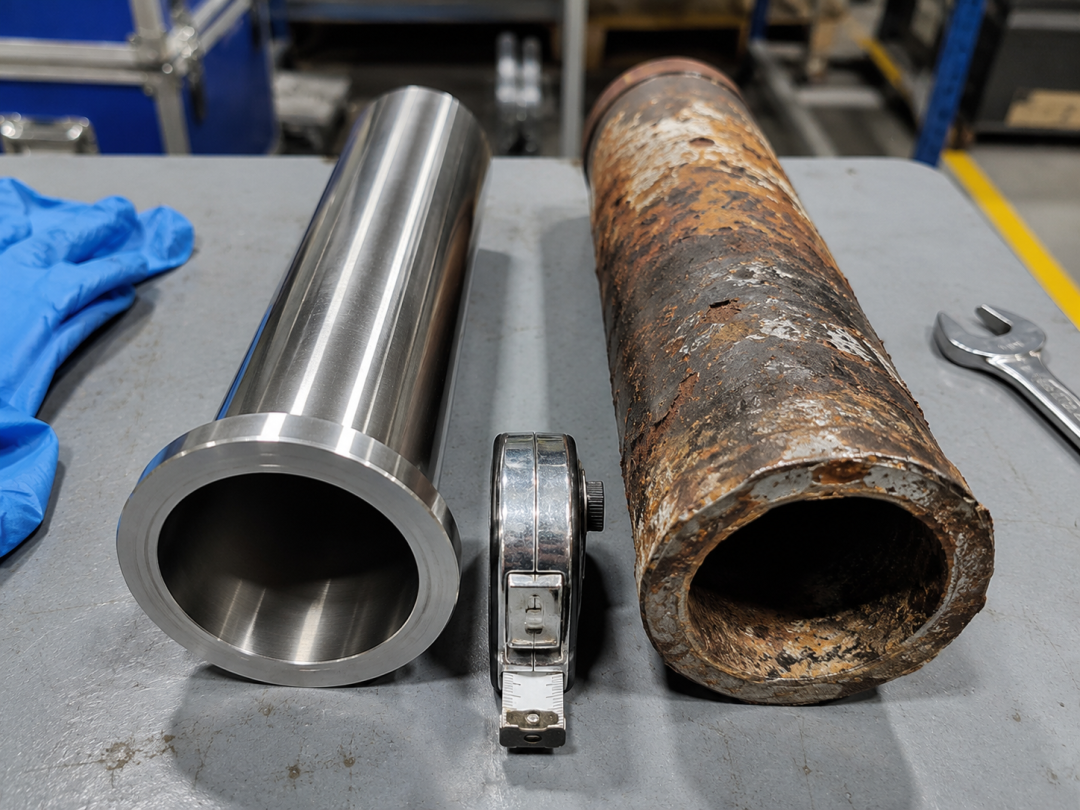

材质翻车：拿市政水务的304不锈钢传感器直接上冷板去离子水 → 3个月电导率爆表，客户索赔。冷板式全线316L/PVDF/PTFE。
粒子计数器选错量程：只买 10μm 起测的工业款 → 5μm 堵冷板微通道发现不了。必须 2μm 起测。
电导率传感器用两电极：< 1 μS/cm 段误差能到 30%，必须用四电极。
流量精度不够：业主后期要做WUE审计，流量数据不准会被退标。
没做旁路防污染：粒子计数和电导采样口如果从主管直接T字接，焊接残渣进样 → 开机即爆警。必须前置 0.45μm 过滤＋排空阀。
五、给智慧水务同行的切入建议
🎯 短期能切的订单：粒子计数器＋电导率＋CDU配套传感模组，国内目前大部分靠进口（Bebur、PMS、SWAN、E+H），国产替代空间大，但必须先过"低离子析出"认证。

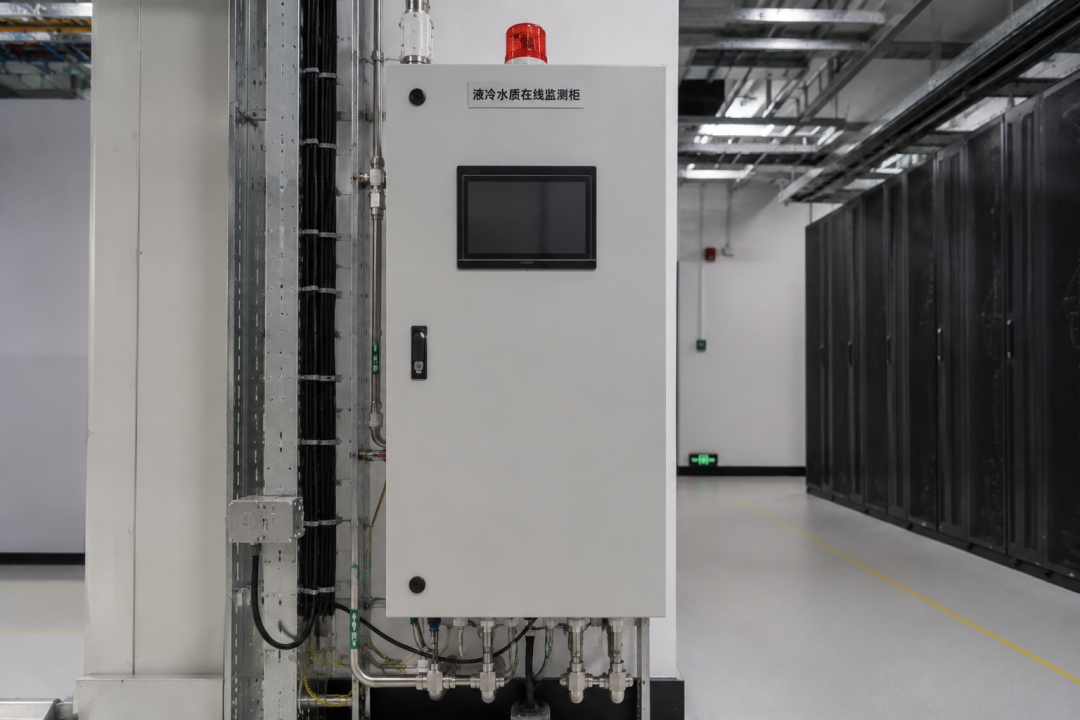

🎯 中期做系统：单卖传感器毛利会被压，建议打包"液冷水质在线监测柜"——内置粒子/电导/ORP/流量＋边缘网关＋三级报警逻辑，直接整机交给CDU厂家或IDC总包。
🎯 长期做数据：WUE 以后会和 PUE 一样被审计，水质数据＋补水数据＋IT负载数据打通，可以做"AI+液冷水质预测性维护"——这块目前国内还没头部，是智慧水务公司弯道超车的机会。
